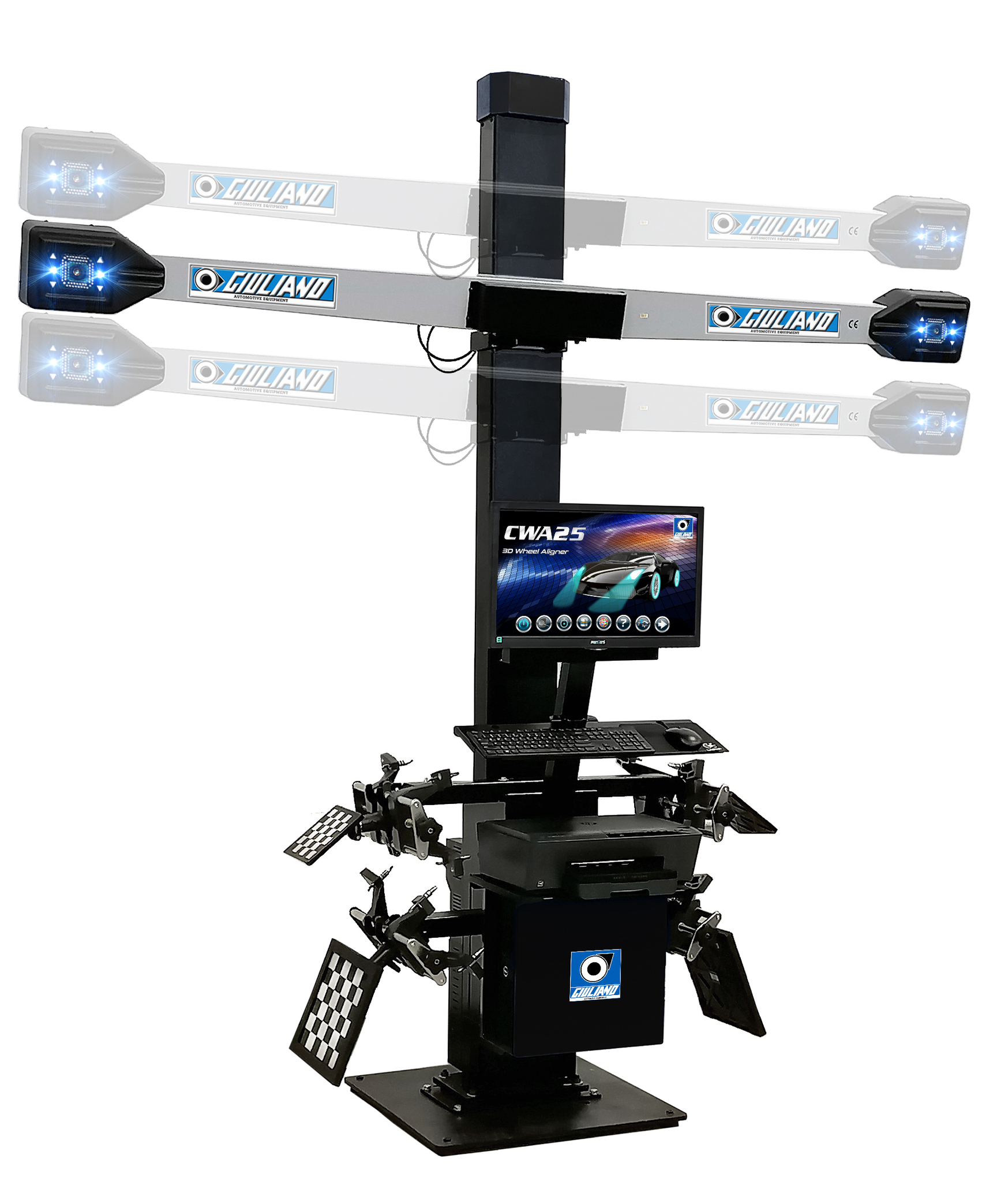

Máy cân chỉnh bánh xe 3D cho ô tô con và xe thương mại nhẹ (LCVs)
Công nghệ hình ảnh camera 3D, chùm tia camera tự động.
Hệ thống di chuyển tự động, tự bám theo (Self-Tracking) của chùm tia camera, đồng bộ với chuyển động của cầu nâng.
Tương thích với công nghệ Industry 4.0.
Industry 4.0 Kit cho phép chia sẻ dữ liệu và thông tin thu được trong quá trình cân chỉnh với máy tính xưởng, giúp sắp xếp công việc hằng ngày hiệu quả hơn. Dữ liệu xe và lịch làm việc có thể được lưu trữ, quản lý tối ưu.
Chức năng nổi bật
Công nghệ hình ảnh 3D dựa trên thị giác máy tính, sử dụng 2 camera SI (Scientific Image) hiệu suất cao.
Camera tự động dịch chuyển theo vị trí của tấm phản chiếu (target plates).
Có thể đo ở mặt sàn và điều chỉnh ở bất kỳ độ cao thuận tiện nào.
Hình ảnh camera tức thời hỗ trợ điều chỉnh vị trí căn chỉnh dễ dàng.
Căn chỉnh đồng thời bánh trước và sau (4×4).
Bù đảo lốp kiểu Push–Pull, đo Setback và góc Thrust.
Bù mức cầu nâng tại mọi độ cao điều chỉnh.
Bộ nhớ không giới hạn cho dữ liệu thông số xe.
Cho phép chọn thông số xe trong quá trình căn chỉnh.
Bảo vệ dữ liệu khi mất điện.
Theo dõi tự động góc quay trái & phải để đo Caster/Kingpin.
Điều chỉnh Camber khi bánh được kích nâng. Đo đường cong Toe.
Đo Setback bánh sau & chênh lệch khoảng cách vệt bánh.
Điều chỉnh Toe cho xe dùng thanh giằng đơn, đo toàn bộ hình học xe.
Chương trình điều chỉnh Toe dễ dàng (Easy Toe).
Đo Camber ở vị trí Toe = 0.
Điều chỉnh thanh Drag link.
Đo Toe-out khi quay & góc khóa lái.
Tùy chọn Zoom-in cho thông số trực tiếp.
Hiển thị 2 màu dạng thanh (Bar) cho tất cả góc điều chỉnh.
Chương trình cân chỉnh nhanh (Quick Alignment) do người dùng định nghĩa.
Phần mềm Data Manager lưu trữ kết quả căn chỉnh.
In ấn có địa chỉ khách hàng & tùy chọn chỉnh sửa dữ liệu khách hàng.
In hình 3D & văn bản 2 màu.
Hỗ trợ đa ngôn ngữ.
Căn chỉnh 2 bánh trước (chỉ cần lắp 2 tấm phản chiếu phía trước).
Tấm phản chiếu checker-board độ phân giải cao, kích thước: 14×14 cm (trước), 27×27 cm (sau), chỉ dày 16 mm, nhẹ, bền và chính xác.
Thiết kế cho các xưởng lưu lượng cao, đo lường nhanh, chất lượng cao, nâng cao năng suất.
| Thông số đo lường | Phạm vi đo | Độ chính xác |
|---|---|---|
| Góc camber (Trước/Sau) | ± 15° 00’ | ± 00° 02’ |
| Góc caster | ± 28° 00’ | ± 00° 05’ |
| Độ nghiêng trụ đứng (Kingpin Inclination) | ± 25° 00’ | ± 00° 05’ |
| Độ chụm nửa bánh (Trước/Sau) | ± 20° 00’ | ± 00° 02’ |
| Tổng độ chụm | ± 40° 00’ | ± 00° 04’ |
| Độ mở bánh khi quay 20° (Toe out on turns at 20°) | ± 20° 00’ | ± 00° 02’ |
| Độ lệch trục (Setback, Trước/Sau) | ± 25 mm | ± 2 mm |
| Góc đẩy (Thrust angle) | ± 05° 00’ | ± 00° 02’ |
| Bù đảo lốp (Runout compensation) | ± 10° 00’ | ± 00° 02’ |
| Góc kẹp (Included angle) | ± 40° 00’ | ± 00° 05’ |
| Chênh lệch khoảng cách vệt bánh (Track width difference) | ± 300 mm | ± 5 mm |
Nguồn điện cấp: 230V AC, 50 Hz / 110V AC, 60 Hz
Công suất tiêu thụ: 200W (không tính máy in)
Nhiệt độ làm việc: 0° – 50°C
